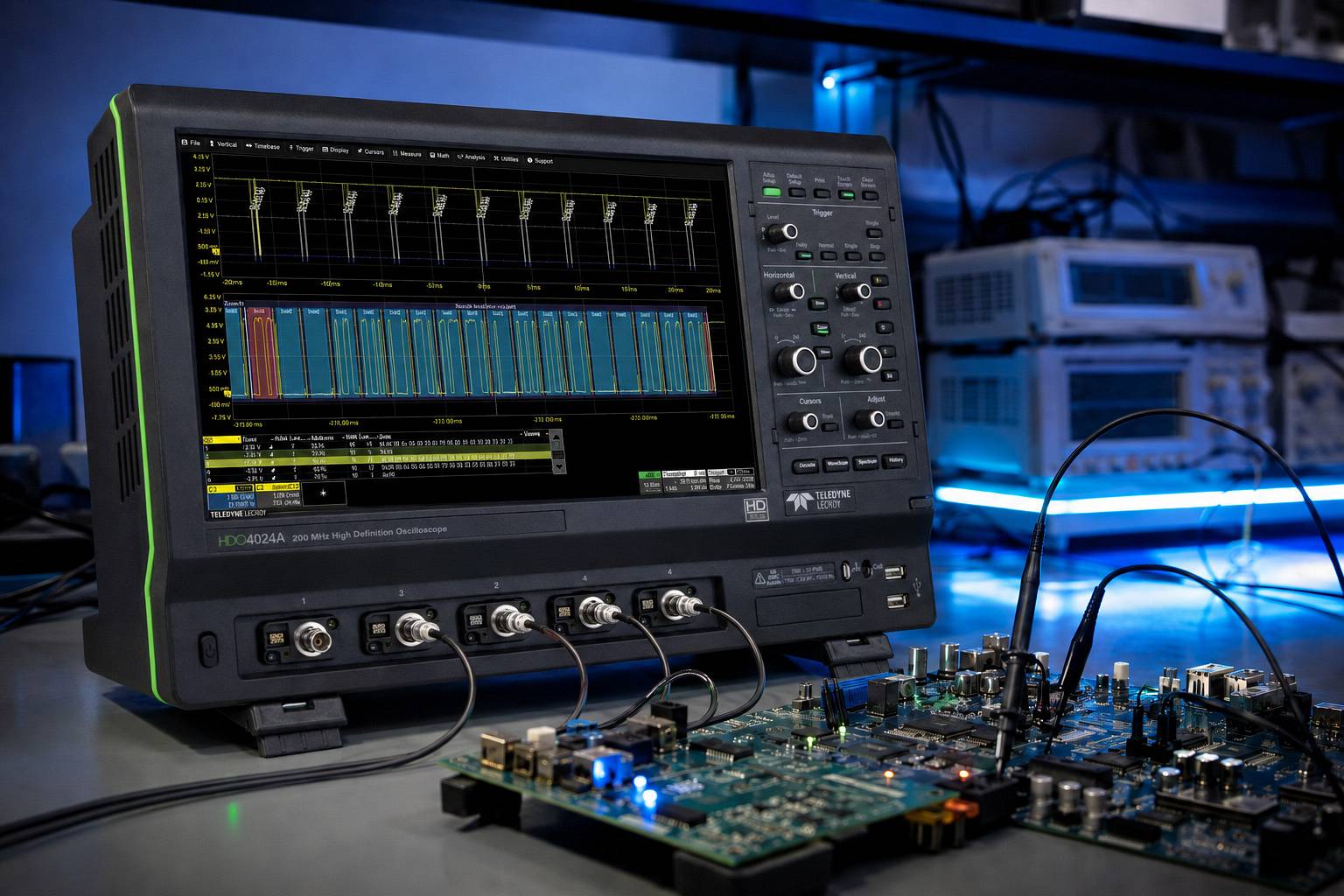

Un osciloscop High Definition poate separa variatii de amplitudine pe care un instrument conventional de 8 biti le grupeaza in acelasi nivel digital. Diferenta este vizibila mai ales cand trebuie masurat un ripple de ordinul milivoltilor peste o tensiune continua ridicata, o deformare mica a unui semnal sau o tranzitie ascunsa de zgomot.

Rezolutia de 12 biti nu garanteaza insa singura o masurare mai buna. Rezultatul depinde de intregul lant: front-end analogic, zgomot, ENOB, sonda, banda de frecventa, rata de esantionare, scala verticala si metoda de achizitie.

Gama de osciloscoape digitale include modele de laborator, portabile si sisteme cu rezolutie verticala ridicata. Pentru aplicatii in care trebuie pastrata rezolutia de 12 biti la banda si rata mare de esantionare, iar alegerea unui osciloscop high definition trebuie corelata cu zgomotul, ENOB-ul, memoria si sondele disponibile.

Ce inseamna concret High Definition la un osciloscop

Un osciloscop conventional cu ADC de 8 biti imparte domeniul vertical selectat in:

2^8 = 256 niveluri

Un convertor de 12 biti foloseste:

2^12 = 4096 niveluri

Prin urmare, un ADC de 12 biti ofera de 16 ori mai multe niveluri verticale decat unul de 8 biti. Tehnologia HD4096 dezvoltata de Teledyne LeCroy combina convertoare de 12 biti cu amplificatoare cu raport semnal-zgomot ridicat si o arhitectura interna proiectata pentru zgomot redus. Rezolutia suplimentara este disponibila la achizitia semnalului, nu doar obtinuta ulterior prin marirea grafica a formei de unda.

Exemplu de cuantizare pe un domeniu de 1 V

Pentru un domeniu vertical total de 1 V, pasul ideal de cuantizare al unui ADC de 8 biti este:

1 V / 256 = 3,906 mV

Pentru un ADC de 12 biti:

1 V / 4096 = 0,244 mV

In conditii ideale, variatiile mai mici de aproximativ 3,9 mV pot fi dificil de diferentiat de un sistem de 8 biti, in timp ce sistemul de 12 biti are un pas teoretic de aproximativ 244 µV.

Aceasta comparatie descrie doar cuantizarea. In masurarea reala, zgomotul front-end-ului, distorsiunile, precizia amplificatorului vertical si sonda pot reduce numarul de biti efectiv utilizabili.

De ce rezolutia ADC nu este acelasi lucru cu precizia

Specificatia „12 biti” arata cate niveluri poate produce convertorul analog-digital. Nu arata automat cat de apropiata este valoarea masurata de valoarea reala.

Precizia masurarii verticale este influentata de:

• zgomotul propriu al osciloscopului;

• liniaritatea ADC-ului;

• distorsiunile armonice;

• erorile generate de intercalarea convertoarelor;

• precizia castigului vertical;

• precizia offsetului;

• stabilitatea termica;

• banda de frecventa;

• sonda si accesoriile de conectare;

• nivelul de incarcare introdus in circuit.

Keysight avertizeaza ca numarul de biti ADC este frecvent supraevaluat ca indicator unic al calitatii. Un osciloscop poate avea un convertor cu multi biti, dar o parte dintre acestia pot fi acoperiti de zgomotul si distorsiunile sistemului.

ENOB arata cati biti sunt cuata cati biti sunt cu adevarat utili

ENOB, Effective Number of Bits, exprima numarul efectiv de biti care contribuie la masurare dupa includerea zgomotului si a distorsiunilor.

Un ADC nominal de 12 biti nu va avea in mod normal ENOB egal cu 12 pe intreaga banda. Valoarea efectiva variaza cu:

• frecventa semnalului;

• amplitudinea semnalului;

• domeniul vertical;

• rata de esantionare;

• configuratia canalelor;

• banda limitata sau completa;

• modul de achizitie.

ENOB include efectele zgomotului, neliniaritatii ADC-ului, erorilor de intercalare si distorsiunilor.

Zgomotul de intrare poate anula avantajul bitilor suplimentari

Sa presupunem ca pasul ideal de cuantizare este 244 µV, dar zgomotul RMS al canalului este 1,5 mV. Instrumentul dispune formal de nivelurile digitale suplimentare, insa detaliile de ordinul sutelor de microvolti sunt acoperite de zgomot.

Un osciloscop High Definition bine proiectat urmareste simultan:

• rezolutie ADC ridicata;

• zgomot redus;

• front-end cu linearitate buna;

• ENOB ridicat;

• jitter redus;

• stabilitate pe diferite domenii verticale.

Acesta este motivul pentru care tehnologia High Definition nu trebuie evaluata doar prin numarul inscris langa ADC.

Rezolutie hardware de 12 biti sau mod High Resolution?

Cele doua solutii nu sunt echivalente.

Rezolutia hardware nativa

Intr-un osciloscop cu ADC nativ de 12 biti, fiecare esantion este convertit direct intr-una dintre cele 4096 de valori disponibile. Modelele High Definition pot pastra aceasta rezolutie la rate mari de esantionare si la banda completa, in limitele declarate de producator.

De exemplu, seria HDO6000B utilizeaza ADC-uri de 12 biti la latimi de banda de pana la 1 GHz, fara reducerea rezolutiei la 8 biti pentru achizitia14turn799427search8

Modul High Resolution obtinut prin procesare

Unele osciloscoape cu ADC de 8 sau 10 biti pot obtine o rezolutie verticala mai mare prin:

• supraesantionare;

• medierea mai multor esantioane;

• filtrare digitala;

• reducerea benzii efective;

• combinarea mai multor achizitii.

Modurile Hi-Res pot imbunatati raportul semnal-zgomot si rezolutia efectiva, dar avantajul este obtinut de regula in schimbul unei benzi mai mici.

Averaging nu este potrivit pentru orice defect

Medierea mai multor achizitii functioneaza bine cand semnalul este repetitiv si sincronizat. Zgomotul aleatoriu se reduce, iar forma de unda repetitiva devine mai clara.

Metoda poate ascunde insa:

• impulsuri rare;

• glitch-uri;

• comutari ocazionale;

• variatii de la un ciclu la altul;

• tranzitii instabile;

• evenimente asincrone;

• supratensiuni nerepetitive.

Pentru diagnoza unui defect intermitent, o achizitie nativa cu rezolutie mare este adesea mai utila decat o forma de unda netezita prin sute de medieri.

Aplicatii in care rezolutia High Definition produce o diferenta reala

Masurarea ripple-ului pe surse de alimentare

Una dintre cele mai potrivite aplicatii este masurarea unei variatii mici suprapuse peste o tensiune continua mare.

Exemplu:

• tensiune nominala: 48 V DC;

• ripple estimat: 20 mV varf-la-varf;

• tranzitii de comutatie: sub 10 ns;

• supratensiuni ocazionale: cateva sute de milivolti.

Daca intrarea este configurata pentru a afisa integral cei 48 V, ripple-ul ocupa o parte foarte mica din domeniul ADC-ului. Un instrument de 8 biti poate avea insuficiente niveluri disponibile pentru descrierea detaliilor mici.

Un osciloscop High Definition, combinat cu un offset vertical suficient, permite deplasarea nivelului de 48 V in afara centrului ecranului si marirea zonei de interes fara pierderea informatiei de amplitudine.

Configuratia trebuie sa evite doua erori:

• depasirea domeniului maxim admis al intrarii;

• saturarea front-end-ului, chiar daca forma de unda pare incadrata pe ecran.

Pentru ripple de ordinul milivoltilor, conexiunea cu fir de masa lung poate capta zgomot magnetic si poate introduce oscilatii care nu exista pe placa. Se foloseste o conexiune scurta, un arc de masa sau o sonda dedicata pentru power-rail.

Electronica de putere si convertoare cu semiconductoare rapide

In convertoarele cu MOSFET, SiC sau GaN, osciloscopul trebuie sa surprinda simultan:

• tensiuni ridicate;

• fronturi rapide;

• ringing de amplitudine mica;

• curenti tranzitorii;

• intarzieri intre comenzi;

• efecte de recuperare inversa;

• oscilatii parazite;

• pierderi de comutatie.

Rezolutia verticala ridicata ajuta la analiza detaliilor de amplitudine, dar nu compenseaza o banda insuficienta sau o sonda diferentiala cu CMRR slab.

La un test double-pulse, o componenta mica de ringing poate indica inductanta parazita a buclei de comutatie. Daca zgomotul osciloscopului si al sondei este apropiat de amplitudinea fenomenului, rezultatul poate fi interpretat gresit.

Pentru masurarea high-side, specificatia critica nu este doar tensiunea diferentiala maxima. Trebuie analizate:

• tensiunea de mod comun;

• viteza de variatie dV/dt;

• CMRR-ul sondei la frecventa fenomenului;

• izolatia;

• capacitatea de intrare;

• lungimea conexiunilor;

• deskew-ul intre tensiune si curent.

Un osciloscop de 12 biti conectat la o sonda necorespunzatoare va digitiza foarte precis eroarea introdusa de sonda.

Sisteme embedded si senzori analogici

In sistemele embedded moderne, acelasi circuit poate contine:

• alimentari de joasa tensiune;

• senzori analogici;

• magistrale digitale;

• semnale PWM;

• convertoare DC-DC;

• microcontrolere;

• circuite RF.

Un osciloscop High Definition permite corelarea unei perturbatii mici pe alimentarea unui senzor cu o activitate digitala sau cu pornirea unui convertor.

Exemplu practic:

1. Un convertor ADC din microcontroler produce periodic valori eronate.

2. Magistrala SPI functioneaza aparent corect.

3. Pe alimentarea analogica de 3,3 V apare o cadere de 6 mV sincronizata cu o comutare PWM.

4. Caderea dureaza cateva microsecunde.

5. Un instrument cu zgomot ridicat o poate afisa ca variatie aleatorie.

6. Un osciloscop cu rezolutie verticala si trigger adecvate poate corela evenimentul cu eroarea de conversie.

Avantajul nu consta numai in vizibilitatea formei de unda, ci si in stabilitatea masuratorilor automate de amplitudine, RMS, varf-la-varf si abatere standard.

Automotive si mobilitate electrica

Aplicatiile automotive combina semnale de amplitudini si viteze foarte diferite:

• senzori de ordinul milivoltilor;

• retele CAN si LIN;

• surse de 12 V, 24 V, 48 V sau de inalta tensiune;

• injectoare;

• motoare;

• invertoare;

• managementul bateriei;

• incarcatoare onboard;

• convertoare auxiliare.

Rezolutia ridicata este utila la analiza:

• variatiilor mici ale tensiunii celulelor;

• ripple-ului pe convertoare;

• semnalelor de curent;

• zgomotului introdus de comutatie;

• abaterilor senzorilor;

• tranzitiilor din sistemele de control.

In cazul unui shunt de curent cu semnal de 20 mV suprapus peste un potential de mod comun ridicat, performanta masurarii este determinata de lantul complet: shunt, conexiuni Kelvin, sonda, CMRR, zgomot si rezolutia osciloscopului.

Analiza semnalelor seriale si a jitter-ului

La interfete de mare viteza, rezolutia verticala suplimentara ajuta la separarea:

• zgomotului aleatoriu;

• interferentei intersimbol;

• reflexiilor;

• overshoot-ului;

• undershoot-ului;

• variatiilor nivelurilor logice;

• marginilor reduse ale diagramei ochiului.

Pentru aceste masurari, rezolutia verticala trebuie insotita de banda, rata de esantionare, jitter de baza de timp si algoritmi adecvati. Modelele WavePro HD combina rezolutia de 12 biti cu zgomot si jitter reduse pentru aplicatii de ana5turn799427search20

Un osciloscop cu rezolutie buna, dar banda insuficienta, va rotunji fronturile si va modifica amplitudinea armonicilor. Un instrument cu banda foarte mare, dar zgomot ridicat, poate ingrosa artificial diagrama ochiului.

Diagnoza in mentenanta electronica

In mentenanta, rezolutia High Definition ajuta la compararea unei placi defecte cu una functionala.

Pot fi identificate:

• alimentari cu ripple crescut;

• referinte analogice instabile;

• oscilatii parazite;

• diferente mici intre doua canale;

• degradarea unui condensator;

• zgomot produs de o masa defectuoasa;

• tranzitii incomplete;

• variatii termice ale unui circuit.

Pentru aceasta aplicatie, repetabilitatea este adesea mai utila decat o valoare absoluta foarte precisa. Se pastreaza aceleasi:

• puncte de test;

• sonde;

• lungimi ale conexiunilor;

• domenii verticale;

• limite de banda;

• temperaturi de functionare;

• conditii de sarcina.

Compararea unor capturi obtinute cu setari diferite poate produce concluzii gresite chiar daca instrumentul este performant.

Cum se configureaza corect un osciloscop High Definition

Foloseste cat mai mult din domeniul vertical disponibil

Cea mai frecventa greseala este afisarea semnalului pe una sau doua diviziuni verticale, desi exista spatiu pentru o scala mai sensibila.

Daca forma de unda ocupa numai 10% din domeniul ADC-ului, este utilizata doar o parte din nivelurile disponibile. Chiar si un convertor de 12 biti poate oferi un rezultat slab daca scala este aleasa necorespunzator.

Regula practica este:

• foloseste cea mai mica valoare V/div care nu produce clipping;

• foloseste offsetul pentru semnale cu componenta DC mare;

• verifica depasirea front-end-ului, nu doar limitele grafice ale ecranului;

• pastreaza o marja pentru impulsurile neasteptate.

Limiteaza banda numai cand aplicatia permite

Limitarea benzii reduce zgomotul, dar elimina si componente reale de frecventa ridicata.

O limita de 20 MHz poate fi potrivita pentru ripple-ul unei surse, daca obiectivul este verificarea benzii specificate de producator. Aceeasi limita poate ascunde varfuri rapide, ringing sau interferente de comutatie.

Inainte de activarea filtrului trebuie stabilit:

• ce fenomen se masoara;

• care este frecventa sa maxima relevanta;

• daca fronturile rapide sunt importante;

• daca procedura solicita o anumita banda;

• daca rezultatul trebuie comparat cu o specificatie.

Filtrarea este o decizie de masurare, nu o metoda de a face forma de unda sa arate mai bine.

Pastreaza rata de esantionare suficienta

Rezolutia verticala nu compenseaza o esantionare insuficienta. Un semnal poate fi descris fin pe verticala, dar incorect pe axa timpului.

Trebuie urmarite:

• rata de esantionare pe fiecare canal activ;

• reducerea ratei cand sunt activate mai multe canale;

• lungimea inregistrarii;

• intervalul temporal total;

• modul de achizitie;

• posibilitatea aparitiei aliasing-ului.

Unele osciloscoape impart resursele ADC sau memoria intre canale. Specificatia maxima poate fi disponibila numai pentru una sau doua intrari active.

Alege memoria dupa evenimentul analizat

Memoria lunga permite capturarea simultana a:

• unui interval mare de timp;

• unei rate ridicate de esantionare;

• tranzitiilor rapide;

• evenimentelor rare;

• secventei care precede defectul.

Memoria mare poate reduce viteza de procesare, actualizarea ecranului sau timpul dintre achizitii. Pentru cautarea unui glitch rar, o rata mare de actualizare poate fi uneori mai utila decat o singura inregistrare foarte lunga.

Selectia trebuie facuta dupa tipul defectului:

• eveniment cunoscut, dar lung: memorie mare;

• defect rar si scurt: rata mare de achizitie si trigger bun;

• analiza seriala: memorie, decodare si cautare;

• masurare repetitiva cu zgomot: averaging sau High Res;

• tranzient unic: rezolutie nativa si esantionare suficienta.

Sonda face parte din sistemul de masurare

Specificatiile osciloscopului nu sunt valabile independent de sonda.

Trebuie verificate:

• banda sondei;

• atenuarea;

• zgomotul;

• capacitatea de intrare;

• rezistenta de intrare;

• tensiunea maxima;

• tensiunea de mod comun;

• CMRR-ul;

• lungimea cablurilor;

• compatibilitatea cu interfata osciloscopului.

O sonda pasiva setata pe 1:1 poate oferi sensibilitate mai buna, dar are frecvent o banda mai redusa si o capacitate de intrare mai mare decat in pozitia 10:1. In circuite rapide, incarcarea introdusa poate modifica chiar semnalul masurat.

Pentru semnale diferentiale, folosirea a doua sonde pasive si scaderea matematica a canalelor poate avea limite serioase. Erorile de castig, diferentele de faza si zgomotul celor doua canale se combina.

Trigger-ul trebuie sa izoleze fenomenul relevant

O forma de unda clara nu ajuta daca evenimentul cautat nu este capturat.

Functiile utile includ:

• trigger pe glitch;

• runt pulse;

• pulse width;

• dropout;

• interval;

• slew rate;

• window;

• pattern logic;

• trigger serial;

• zone trigger.

Rezolutia ridicata poate face pragurile de trigger mai precise, dar stabilitatea depinde si de arhitectura sistemului de trigger. Pentru defecte intermitente, trebuie evitata medierea care elimina tocmai evenimentul cautat.

Foloseste statistici, nu o singura valoare

O masurare automata afisata o singura data nu arata stabilitatea procesului.

Pentru analiza tehnica se urmaresc:

• media;

• minimul;

• maximul;

• abaterea standard;

• numarul de achizitii;

• histograma;

• tendinta in timp;

• distributia masuratorilor.

Un ripple mediu de 18 mV poate parea acceptabil, dar o valoare maxima de 46 mV aparuta o data la cateva sute de cicluri poate explica resetari sau erori intermitente.

Comparatie practica intre 8 biti si 12 biti

Osciloscop de 8 biti

Avantaje:

• suficient pentru multe activitati de service si educatie;

• cost de achizitie mai redus;

• potrivit pentru semnale digitale cu niveluri bine separate;

• poate obtine rezolutie suplimentara prin mediere sau mod Hi-Res;

• disponibil intr-o gama larga de benzi si formate.

Limite:

• numai 256 de niveluri native;

• detaliile mici pot fi pierdute pe domenii verticale mari;

• cuantizarea poate influenta masuratorile de amplitudine;

• ripple-ul mic peste componenta DC poate fi greu de separat;

• zoom-ul vertical nu poate recrea informatia care nu a fost digitizata.

Osciloscop High Definition de 12 biti

Avantaje:

• 4096 niveluri verticale native;

• pas de cuantizare de 16 ori mai fin;

• vizibilitate mai buna asupra variatiilor mici;

• masuratori automate mai stabile cand zgomotul este redus;

• analiza mai buna a semnalelor cu dinamica mare;

• posibilitatea de a studia simultan componente mari si mici.

Limite:

• pret mai ridicat;

• avantajul poate fi pierdut prin folosirea unei sonde nepotrivite;

• ENOB este mai mic decat numarul nominal de biti;

• zgomotul circuitului testat poate domina masurarea;

• nu inlocuieste banda, memoria sau trigger-ul adecvat;

• nu transforma osciloscopul intr-un multimetru de precizie sau analizor de putere.

Greseli frecvente la evaluarea unui osciloscop High Definition

Alegerea exclusiv dupa numarul de biti

Un ADC de 14 biti cu front-end zgomotos poate oferi rezultate mai slabe decat un instrument de 12 biti cu zgomot redus si ENOB mai bun.

Se compara:

• zgomotul RMS pe domeniile utilizate;

• ENOB in functie de frecventa;

• precizia castigului;

• offsetul;

• banda;

• rata de esantionare;

• performanta cu mai multe canale active.

Presupunerea ca 12 biti sunt disponibili in orice mod

La unele instrumente, rezolutia maxima este obtinuta numai:

• la o rata de esantionare redusa;

• cu banda limitata;

• prin mediere;

• in mod High Resolution;

• cu un numar redus de canale;

• dupa activarea unui filtru digital.

Trebuie verificat daca rezolutia este nativa si disponibila la banda si rata de esantionare necesare aplicatiei.

Marirea digitala excesiva

Zoom-ul afiseaza mai mare datele deja capturate. Nu adauga niveluri noi si nu corecteaza cuantizarea.

Un osciloscop de 12 biti ofera mai multa informatie initiala pentru zoom, dar forma de unda ramane limitata de zgomot, banda si calitatea achizitiei.

Folosirea automata a averaging-ului

Averaging-ul poate produce o forma de unda foarte curata, dar poate elimina defecte nerepetitive.

Se foloseste cand:

• semnalul este repetitiv;

• trigger-ul este stabil;

• se doreste reducerea zgomotului necorelat;

• variatia intre cicluri nu reprezinta obiectul investigatiei.

Nu se recomanda drept prima metoda pentru glitch-uri, protectii care declanseaza aleatoriu sau tranzienti unici.

Ignorarea masei si a buclei de conectare

O conexiune de masa lunga are inductanta si poate capta campuri electromagnetice. Ringing-ul afisat poate proveni din bucla sondei, nu din circuit.

Se compara masurarea cu:

• arc de masa;

• conexiune coaxiala;

• adaptor tip browser;

• sonda activa;

• conexiune Kelvin, unde este cazul.

Masurarea unui nod flotant cu o sonda legata la pamant

Clema de masa a unei sonde pasive standard este conectata la masa de protectie a osciloscopului. Conectarea acesteia intr-un punct activ sau flotant poate produce scurtcircuit, defectarea echipamentului si risc pentru operator.

Pentru noduri flotante se foloseste o sonda diferentiala adecvata, un instrument izolat sau o metoda aprobata pentru categoria si tensiunea aplicatiei.

Situatii speciale pe care comparatiile comerciale le omit

Zgomotul circuitului poate fi mai mare decat zgomotul osciloscopului

Intr-un convertor de putere, circuitul poate genera zeci de milivolti de zgomot real. Trecerea de la 8 la 12 biti nu va transforma forma de unda intr-o linie neteda, pentru ca variatia apartine dispozitivului testat.

Avantajul High Definition este ca permite caracterizarea mai buna a zgomotului, nu eliminarea sa.

Dither-ul poate imbunatati estimarea sub nivelul unui LSB

Un zgomot aleatoriu redus poate face ca semnalul sa treaca intre doua coduri ADC. Prin mediere, valoarea medie poate fi estimata cu o rezolutie mai fina decat un singur pas de cuantizare.

Acest efect este util pentru semnale repetitive, dar nu trebuie confundat cu rezolutia nativa pentru tranzienti unici.

Offsetul mare poate introduce alte limite

Posibilitatea de a deplasa vertical un semnal de zeci de volti si de a masura variatii de milivolti este foarte utila. Totusi, trebuie verificate:

• domeniul maxim de offset;

• precizia offsetului;

• domeniul dinamic;

• protectia intrarii;

• comportamentul la supratensiuni;

• limita maxima a sondei.

Nu toate osciloscoapele permit offset mare la cele mai sensibile scale.

Masurarea RMS pe forme de unda zgomotoase

O rezolutie mai mare poate produce o valoare RMS mai credibila, dar rezultatul depinde de:

• banda utilizata;

• intervalul temporal;

• eliminarea componentei DC;

• numarul de esantioane;

• zgomotul propriu;

• fereastra de analiza.

Doua valori RMS masurate cu limite de banda diferite nu sunt direct comparabile.

Un osciloscop High Definition nu inlocuieste un DMM

Pentru tensiuni DC stabile si precizie absoluta, un multimetru de laborator poate avea specificatii superioare.

Osciloscopul este avantajos cand trebuie observate:

• variatii in timp;

• tranzienti;

• ripple;

• corelatii intre canale;

• zgomot;

• jitter;

• evenimente rare.

Alegerea instrumentului se face dupa fenomen, nu dupa numarul de biti.

Checklist pentru selectarea unui osciloscop High Definition

Inaintea achizitiei trebuie definite:

• banda maxima necesara;

• timpul de crestere al semnalului;

• rata de esantionare pe toate canalele active;

• numarul de canale analogice;

• necesitatea canalelor digitale;

• rezolutia ADC nativa;

• ENOB-ul;

• zgomotul de intrare;

• precizia verticala;

• domeniul si precizia offsetului;

• memoria pe canal;

• rata de actualizare;

• jitter-ul bazei de timp;

• functiile de trigger;

• tipurile de sonde;

• tensiunea de mod comun;

• functiile de analiza de putere;

• decodarea seriala;

• automatizarea si exportul datelor;

• posibilitatea de calibrare si suportul tehnic.

Specificatiile trebuie comparate la setari apropiate de cele utilizate in aplicatie. Zgomotul masurat la 1 mV/div nu poate fi dedus dintr-o valoare publicata pentru 1 V/div.

Alegerea solutiei potrivite pentru laborator sau productie

Echipa de specialisti a ARC Brasov va sprijina in luarea decizei corecte la achizitie, prin analizarea cerintele aplicatiei, de la depanarea surselor si sistemelor embedded pana la validarea electronicii de putere si a interfetelor rapide.

Totodata ARC Brasov ofera servicii de training, punere in functionare, reparatii si etalonare aparate de masura si control.

Intrebari frecvente

Un osciloscop de 12 biti este de 16 ori mai precis decat unul de 8 biti?

Nu. Are de 16 ori mai multe niveluri de cuantizare si un pas vertical ideal de 16 ori mai fin. Precizia reala depinde de zgomot, ENOB, castig, offset, sonda si configuratia masurarii.

Care este diferenta dintre ADC bits si ENOB?

ADC bits reprezinta rezolutia teoretica a convertorului. ENOB arata cati biti sunt efectiv utili dupa includerea zgomotului, distorsiunilor si altor erori ale sistemului.

Pot obtine 12 biti dintr-un osciloscop de 8 biti?

Unele instrumente pot creste rezolutia efectiva prin supraesantionare, mediere si filtrare. Avantajul este obtinut de regula cu reducerea benzii sau numai pentru semnale repetitive. Nu este echivalent in toate aplicatiile cu un ADC nativ de 12 biti.

Rezolutia mai mare ajuta la masurarea ripple-ului?

Da, mai ales cand ripple-ul este mic in raport cu tensiunea DC. Sunt necesare si zgomot redus, offset suficient, limita de banda corecta si o conexiune de sonda foarte scurta.

Este mai importanta rezolutia sau banda?

Depinde de semnal. Pentru un ripple lent de cativa milivolti, rezolutia si zgomotul pot fi prioritare. Pentru un front de ordinul nanosecundelor, banda si rata de esantionare sunt esentiale. In multe aplicatii trebuie echilibrate ambele.

De ce forma de unda ramane zgomotoasa pe un osciloscop de 12 biti?

Zgomotul poate proveni din circuit, sonda, conexiunea de masa, mediul electromagnetic sau front-end-ul instrumentului. Rezolutia mare il descrie mai detaliat, dar nu il elimina.

Pot folosi limitarea de 20 MHz pentru orice masurare de sursa?

Nu. Este potrivita numai cand procedura sau specificatia solicita aceasta banda. Poate ascunde varfuri rapide si ringing care depasesc 20 MHz.

Averaging-ul imbunatateste precizia?

Poate reduce zgomotul aleatoriu pentru un semnal repetitiv. Poate insa ascunde variatia intre cicluri si evenimentele rare, motiv pentru care nu este potrivit automat pentru troubleshooting.

Cate diviziuni verticale trebuie sa ocupe semnalul?

Cat mai multe, fara clipping si fara depasirea front-end-ului. Folosirea unei portiuni mici din ecran reduce numarul nivelurilor ADC alocate semnalului.

Este suficienta o sonda pasiva standard?

Pentru semnale de joasa tensiune si frecventa moderata poate fi suficienta. Pentru noduri flotante, semnale rapide, power rails sau comutari cu mod comun ridicat sunt necesare sonde specializate.

Osciloscopul High Definition poate inlocui un analizor de putere?

Nu in orice situatie. Osciloscopul este excelent pentru tranzienti si corelarea formelor de unda. Analizorul de putere este optimizat pentru precizia masuratorilor de putere, armonici si eficienta pe intervale controlate.

Concluzie practica

Osciloscoapele High Definition imbunatatesc masuratorile printr-o cuantizare verticala mai fina si prin posibilitatea de a separa detalii de amplitudine care pot fi ascunse intr-o achizitie conventionala de 8 biti.

Avantajul este relevant mai ales pentru:

• ripple pe surse de alimentare;

• semnale analogice mici;

• electronica de putere;

• senzori;

• variatii ale rail-urilor de alimentare;

• masurari de curent;

• analiza seriala;

• diagnoza defectelor intermitente.

Rezolutia de 12 biti nu trebuie analizata izolat. Un sistem de masurare performant presupune:

• front-end cu zgomot redus;

• ENOB bun;

• banda potrivita;

• esantionare suficienta;

• offset vertical;

• sonda adecvata;

• conectare cu inductanta mica;

• trigger corect;

• procedura repetabila.

Cel mai bun osciloscop nu este modelul cu cel mai mare numar de biti, ci instrumentul care pastreaza suficienta rezolutie, banda si fidelitate in conditiile reale ale aplicatiei.
